本项目名为SK Model Workspace(模型工作空间)，旨在通过简单的方式，创建可交互，可复用的模型。同时具有丰富的接口和较强的可拓展性
由于作者一直在咕咕咕，导致该项目有很多坑没有填，如果你正在香草图书馆浏览本页面，可以点这里访问该文章的原始页面，文章将在原始页面继续保持更新，之后会添加更多有用的功能

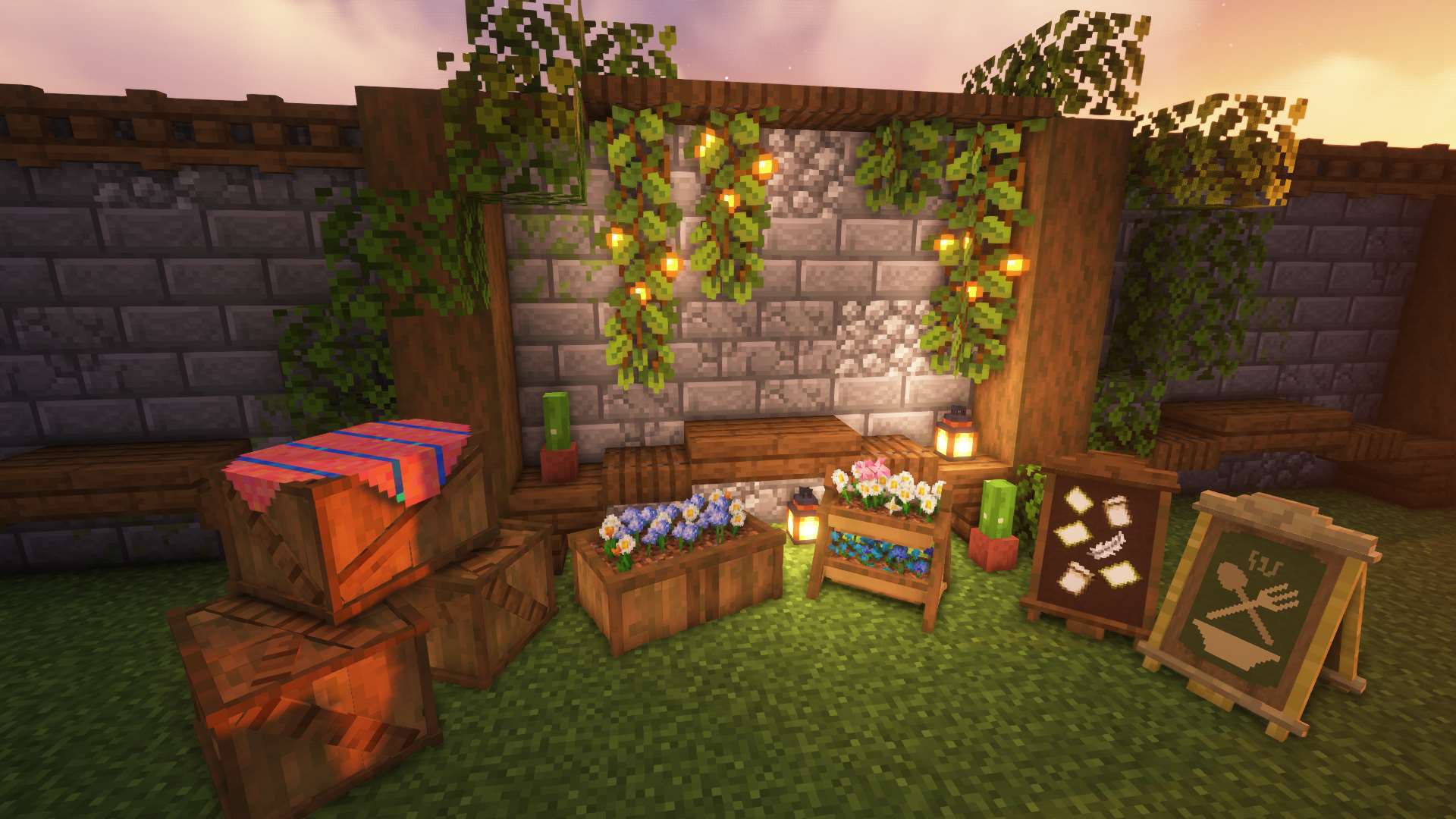

之后我也会制作一些基于该数据包的原版家具，（然而我并不会建模，所以做的不怎么好）

  • 运作方式：原版游戏,数据包
  • 支持版本：1.21.8

本文将详细介绍该数据包的功能，并且提供一些案例教程方便读者理解

数据包下载

依赖关系

  • (数据包) SK Model Workspace
    • (前置数据包) SK API

前往下载页面



什么是“可交互模型”呢

玩家对模型进行一定操作，模型对操作进行反馈，具备这种特征的模型可以称作“可交互模型”，比方说有一个椅子，玩家左键点击即可将其破坏，右键点击可以坐到上面。其中“左键点击”和“右键点击”即为操作，“破坏”和“坐”即为反馈，此时，这个椅子就是一个“可交互模型”

展示实体与交互实体在1.19.4版本被加入，为原版开发者们提供了诸多便利，也为找到“可交互模型”的简单实现方式带来了可能性，这一领域目前已有许多优秀的作品：

该如何实现呢

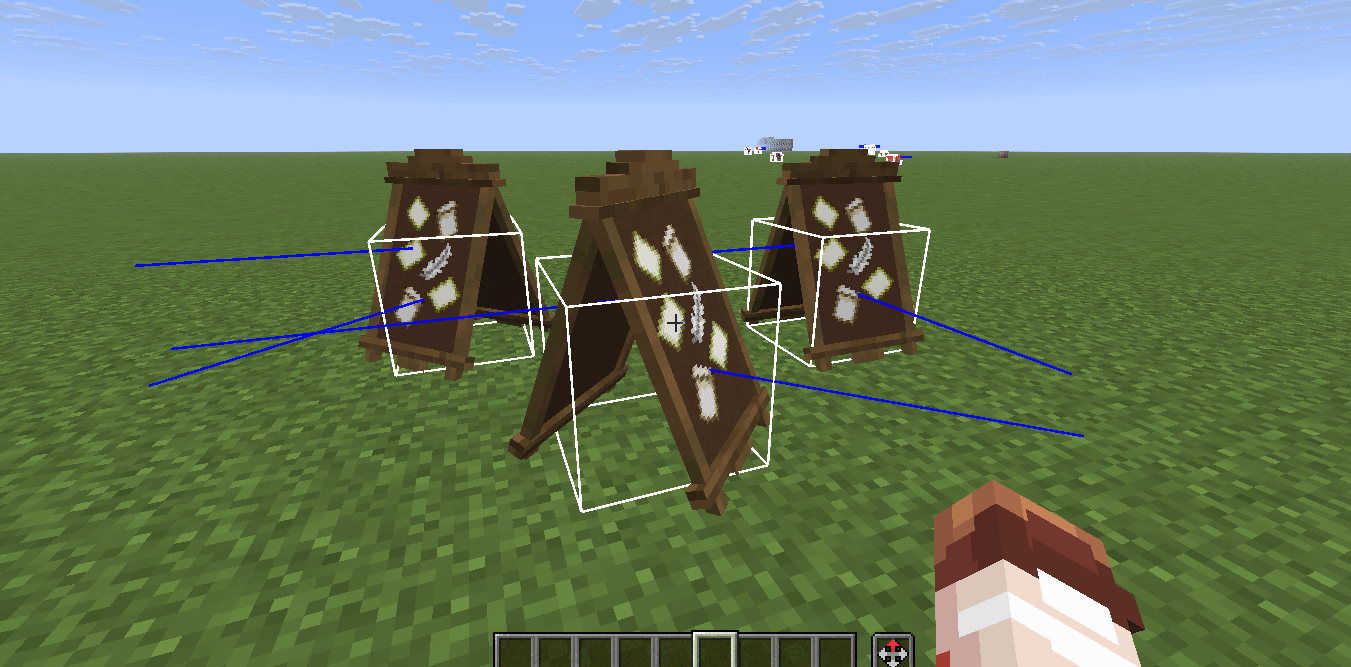

在SK Model Workspace中，每一个可交互模型都由一个Marker，一个或多个展示实体与交互实体组成，其中交互实体用于接收玩家的操作，然后Marker将作为执行者执行事先设定好的事件，最终展示实体给予一定反馈

交互实体接收到玩家的操作以后，需要告诉Marker让其作为执行者，但是如何让交互实体找到Marker呢，一种方法是让交互实体作为Marker的乘客，交互实体可以使用execute on vehicle找到Marker，但是这样做很显然有一个问题：假如有不止一个展示实体，让它们都作为Marker的乘客，那么这些展示实体就无法分别设定自己的坐标。显然这是不合适的

另外一种方法是，在模型被创建的之时，将展示实体和Marker的UUID存入storage中，展示实体只需要查找表即可找到Marker

现在Marker成为了执行者，它可以操作所有的交互实体，这又该如何实现呢？其实也不难，我们将一个模型中所有的展示实体与交互实体称为该模型的元素(element)，为每一个元素设定一个不重复的元素ID，然后在Marker中存储所有元素的元素ID和UUID，Marker可以通过给定元素ID来查找该元素的UUID，从而对该元素执行操作

sequenceDiagram
  玩家->>交互实体: 玩家点击交互实体
  交互实体->>Marker: 查找表，找到Marker的UUID
  Marker-->>展示实体1: 通过元素ID查找UUID
  Marker-->>展示实体2: 通过元素ID查找UUID

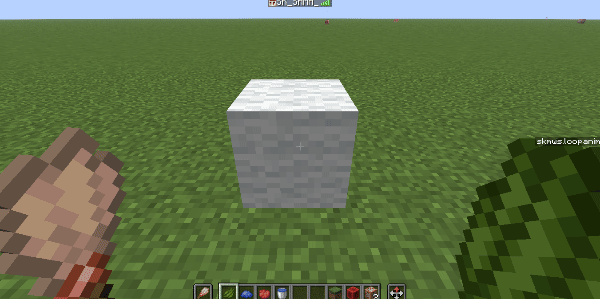

此外，SK Model Workspace还支持给模型配置方块，模型本身是没有碰撞体积的。可以配置屏障方块来给模型添加碰撞体积。也可以配置光源方块，让模型发光。 同时为了不影响世界中已经存在的方块，在模型被创建时，会检查目标位置的方块是否为空气，如果是，配置好的方块才会被放置

定义模型

秉持可复用原则，需要先定义模型，再创建模型



定义模型
1
data modify storage skmws reg.model.<模型ID> set value <模型数据>
参数说明
<模型ID> 模型的ID，这是唯一的
<模型数据> 一个包含该模型所有数据的复合标签,格式如下
  • (根标签)
    • elements 元素列表
      • (一个元素)
        • type 实体类型，可选值为item_display，text_display，block_display，interaction

          当type:"interaction"时
        • id 元素ID，元素列表中所有元素的ID不能重复
        • events 事件列表
          • leftclick (可选)一个事件列表，左键点击时执行的事件
          • rightclick (可选)一个事件列表，右键点击时执行的事件
        • merge (可选)合并数据
        • position (可选)相对位置

          当type:"item_display"或type:"text_display"或type:"block_display"时
        • id 元素ID，元素列表中所有元素的ID不得重复
        • merge (可选)合并数据
        • position (可选)相对位置
        • rotation (可选)相对旋转角

    • marker (可选)标记实体配置
      • merge 合并数据
    • blocks (可选)方块列表
      • (一个方块)
        • position 方块的相对位置
        • block 方块ID
    • events 事件列表
    • align_position (可选)对齐坐标，若无该项则不进行坐标对齐，列表中有三个数，对应XYZ三轴，实际坐标为不大于当前坐标且能被该值整除的最大数字，填入-1则表示不对该轴坐标进行对齐，示例：[1,-1,1]表示XZ轴对齐方块网格，Y轴不进行对齐
    • align_rotation (可选)约束偏航角，若无该项则不进行偏航角约束，示例：输入90代表实际偏航角被约束至东南西北四个方向之一，输入45代表实际偏航角被约束至八个基本方向
    • lock_rotation (可选)锁定旋转角，让旋转角恒为指定值，如果该项与align_rotation同时存在，则优先使用该项

事件列表

事件列表的执行者为该模型的Marker
可以使用@a [tag=skmws.s]来指定正在执行交互操作的玩家

  • (一个事件列表)
    • (一个事件)
      • type 事件类型

        当type:"remove"时，移除该模型，同时触发on_remove事件列表（无需提供额外参数）

        当type:"destroy"时，破坏该模型，同时触发on_remove事件列表
      • sound 破坏音效
      • particle 破坏粒子

        当type:"cooldown"时，设置交互冷却时间，在该时间段内模型不接受任何操作
      • time 冷却时间

        当type:"sit"时，让执行交互操作的玩家坐在该模型上
      • id 元素ID，指定让玩家坐到哪个元素上

        当type:"call"时，执行另一事件列表，完毕后接着执行当前事件列表
      • event 事件列表ID

        当type:"cmd"时，执行指定命令
      • cmd 要执行的命令

        当type:"execute"时，让指定元素执行指定命令
      • id 元素ID，作为执行者
      • cmd 执行的命令

        当type:"merge"时，合并数据至指定元素
      • id 元素ID
      • data 合并数据

        当type:"element_append"时，添加元素
      • id 元素ID
      • data (一个元素)

        当type:"element_remove"时，移除元素
      • id 元素ID

        当type:"block_append"时，添加方块
      • position 放置位置
      • block 方块ID

        当type:"block_remove"时，移除方块
      • position 要被移除的方块的位置



此外这些事件还有其对应的函数,{大括号里是函数的参数呢}
可以在type:"cmd"事件执行的命令中使用这些函数，不能在其他的上下文中使用

skmws:event/remove
skmws:event/destroy {sound, particle}
skmws:event/cooldown {time}
skmws:event/sit {id}
skmws:event/call {event}
skmws:event/cmd {cmd}
skmws:event/execute {id, cmd}
skmws:event/merge {id, data}
skmws:event/element_append {id, data}
skmws:event/element_remove {id}
skmws:event/block_append {position, block}
skmws:event/block_remove {position}

创建模型

模型被定义后，需要“创建”才能将模型安放在世界中

创建模型
1
function skmws:construct
执行者 任意
执行位置 模型的创建位置
执行旋转角 模型创建时的旋转角
参数
  • (根标签)
    • id 模型ID

例程：装饰模型

装饰模型，就是字面意思，用于装饰的模型，需要实现的功能也很简单，如下

  • 展示自定义模型（使用物品展示实体）
  • 模型可交互（使用交互实体）
  • 左键点击时破坏模型（在leftclick事件列表中加入destroy事件）
  • 让模型对齐方块网格（添加align_position参数）
  • 让模型偏航角约束至八个基本方向（添加align_rotation参数）
  • 拥有一格高的碰撞箱（配置屏障方块）

定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
data modify storage skmws reg.model.test01 set value
{
    elements:[
        {
            type:"item_display",
            id:"display",
            merge:{
                item:{
                    id:"acacia_boat",
                    components:{
                        custom_model_data:{strings:["15230006"]}
                    }
                }
            },
            rotation:[180,0]
        },
        {
            type:"interaction",
            id:"interact",
            merge:{
                width:1.01,
                height:1.01
            },
            events:{
                leftclick:[
                    {type:"destroy",playsound:"block.cherry_wood.break",particle:"cherry_planks"}
                ]
            }
        }
    ],
    align_position:[1,1,1],
    align_rotation:45,
    blocks:[
        {block:"barrier",position:[0,0,0]}
    ]
}

使用如下命令创建该模型

1
/function skmws:construct {id:"test01"}

技术细节

  • 交互实体的宽和高设定为1.01(比1稍大)，为了防止玩家点到屏障
  • 自定义模型需要用到custom_model_data组件

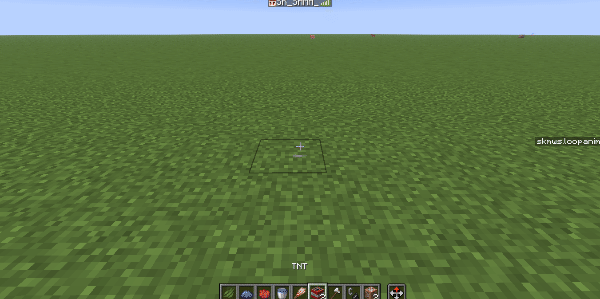

效果展示

例程：更丝滑的门

原版MC的门没有开关门动画，现在来制作一个带有开关门动画的门

  • 使用方块展示实体显示门的模型，门分为上下两部分，所以需要用两个方块展示实体
  • 展示实体插值实现门的开关动画
  • 左键点击门即可破坏
  • 右键点击门可以打开或关闭门
  • 门关闭时，放置屏障阻止玩家通行；门打开时，移除屏障

定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
data modify storage skmws reg.model.door set value
{
    elements:[
        {
            type:"interaction",
            id:"interact",
            merge:{
                width:1.01,
                height:2
            },
            events:{
                leftclick:[
                    {type:"destroy",playsound:"block.cherry_wood.break",particle:"cherry_planks"}
                ],
                rightclick:[
                    {type:"cmd",cmd:"function skm:door/_update"}
                ]
            }
        },
        {
            type:"block_display",
            id:"lower",
            merge:{
                block_state:{
                    Name:"cherry_door",
                    Properties:{
                        facing:"south",
                        half:"lower"
                    }
                }
            },
            position:[-0.5,0,-0.5]
        },
        {
            type:"block_display",
            id:"upper",
            merge:{
                block_state:{
                    Name:"cherry_door",
                    Properties:{
                        facing:"south",
                        half:"upper"
                    }
                }
            },
            position:[-0.5,1,-0.5]
        }
    ],
    marker:{
        merge:{
            data:{door:0}
        }
    },
    blocks:[
        {position:[0,0,0],block:"barrier"},
        {position:[0,1,0],block:"barrier"}
    ],
    align_position:[1,1,1],
    align_rotation:90
}

在刚才的定义中，Marker中存储了一项名为door的数据，这个表示门的开关状态，0表示关闭，1表示打开
然后还需要单独写一个函数来处理右键点击时开关门动作
这些功能并不由SK Model Workspace数据包提供，而是在实际开发中按照需求自行编写，这体现了该数据包的可拓展性

1
2
3
4
5
6
7
8
9
# skm:door/_update

execute store result score door skmws run data get entity @s data.door 1
scoreboard players add door skmws 1
execute if score door skmws matches 2 run scoreboard players set door skmws 0
execute store result entity @s data.door int 1 run scoreboard players get door skmws

execute if score door skmws matches 0 run function skm:door/_close
execute if score door skmws matches 1 run function skm:door/_open
1
2
3
4
5
6
7
8
9
# skm:door/_open

playsound block.cherry_wood_door.open block @a ~ ~ ~

function skmws:event/block_remove {position:[0,0,0]}
function skmws:event/block_remove {position:[0,1,0]}

function skmws:event/merge {id:"upper",data:{transformation:{left_rotation:{axis:[0,1,0],angle:-1.5708},translation:[0.1875,0,0]},start_interpolation:0,interpolation_duration:5}}
function skmws:event/merge {id:"lower",data:{transformation:{left_rotation:{axis:[0,1,0],angle:-1.5708},translation:[0.1875,0,0]},start_interpolation:0,interpolation_duration:5}}
1
2
3
4
5
6
7
8
9
# skm:door/_close

playsound block.cherry_wood_door.close block @a ~ ~ ~

function skmws:event/block_append {position:[0,0,0],block:"barrier"}
function skmws:event/block_append {position:[0,1,0],block:"barrier"}

function skmws:event/merge {id:"upper",data:{transformation:{left_rotation:{axis:[0,1,0],angle:0},translation:[0,0,0]},start_interpolation:0,interpolation_duration:5}}
function skmws:event/merge {id:"lower",data:{transformation:{left_rotation:{axis:[0,1,0],angle:0},translation:[0,0,0]},start_interpolation:0,interpolation_duration:5}}

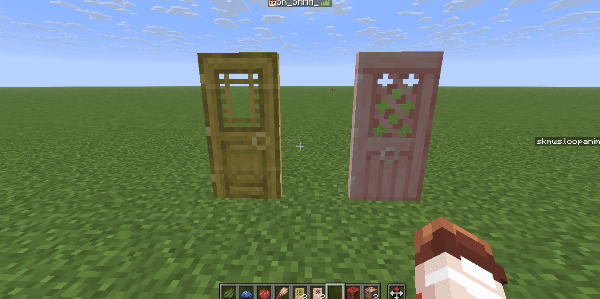

效果展示
